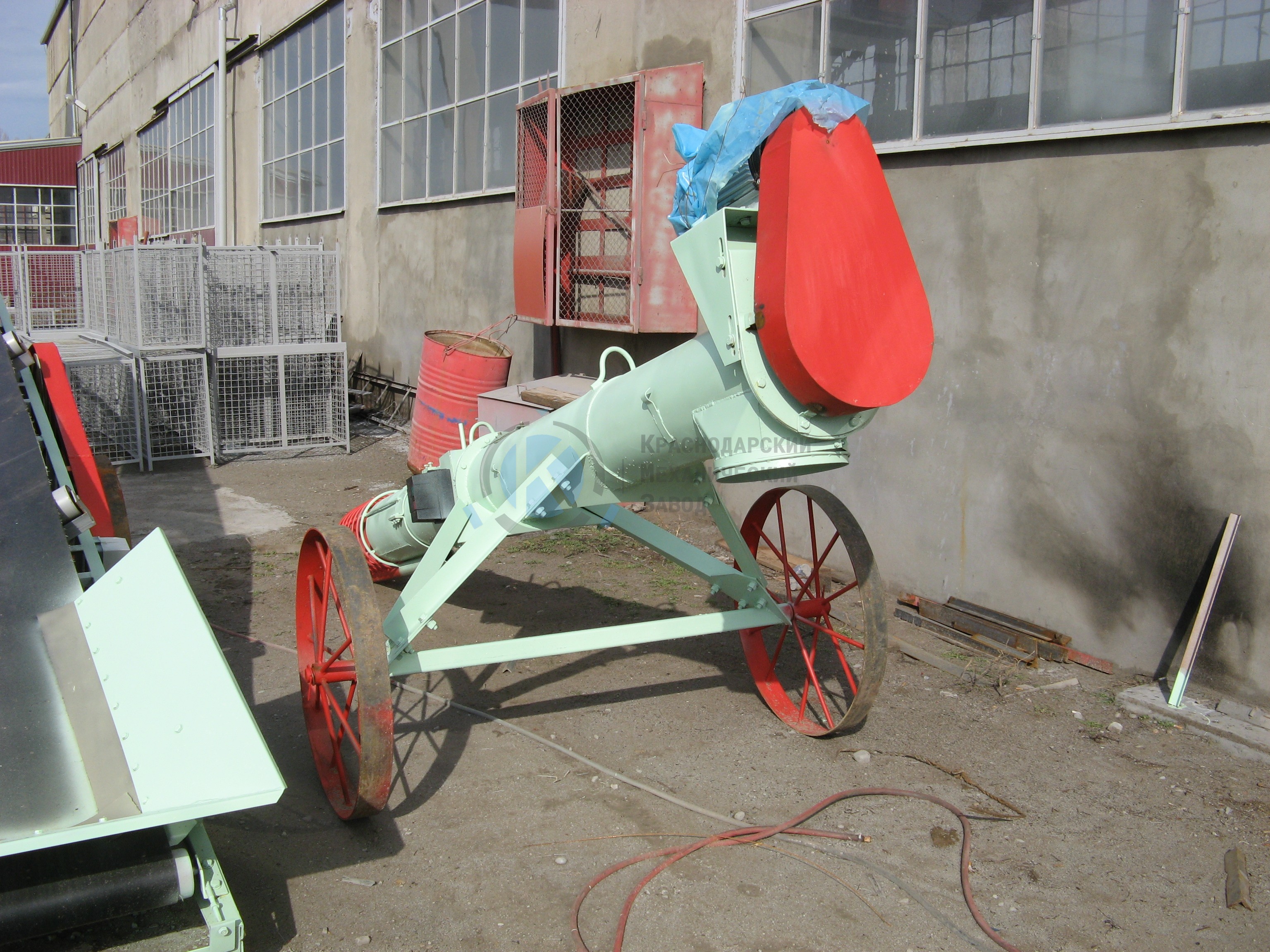

Самоподаватель шнековый (винтовой) УСШ

Описание

Шнековый самоподаватель для забора зерна непосредственно из насыпи

При погрузке зерна со склада или открытой площадки отдельная операция подачи материала к транспортеру увеличивает время работы и требует дополнительной техники. Шнековый или винтовой самоподаватель решает эту задачу иначе: рабочую часть устанавливают непосредственно в зерновую насыпь, откуда вращающийся винт забирает материал и перемещает его по корпусу к разгрузочному патрубку.

Самоподаватель УСШ применяется для подачи зерна из насыпи в транспортирующие средства или другое приемное оборудование. Такой способ особенно удобен на складах напольного хранения, где точка забора постепенно перемещается по мере освобождения площадки. Оборудование не требует стационарного приемного бункера перед винтовой частью.

Для моделей У9-УСШ, У9-УСШ/6 и У9-УСВ указана справочная производительность 80 т/ч при насыпной массе зерна 0,75 т/м³. Установленная мощность у всех трех вариантов составляет 4 кВт. Главное различие между ними по габаритам - высота сброса: 850, 950 и 2500 мм соответственно.

Эти параметры важно рассматривать вместе. Если зерно нужно передавать в низко расположенное приемное устройство, нет необходимости закладывать большую высоту выгрузки. Для загрузки оборудования или транспортного средства с более высокой приемной точкой требуется другое исполнение самоподавателя.

УСШ относится к группе винтовых шнековых конвейеров. В отличие от обычного стационарного шнека, здесь важна не только транспортировка внутри корпуса, но и возможность забирать зерно непосредственно из насыпи.

Модели винтовых самоподавателей: У9-УСШ, У9-УСШ/6 и У9-УСВ

Выбор модели зависит прежде всего от того, на какой отметке находится следующая точка технологической линии, поэтому при сравнении необходимо смотреть на высоту сброса и фактическую компоновку участка.

Для задач, где требуется перемещать оборудование между несколькими зонами или менять положение выгрузки, стоит также рассмотреть передвижные винтовые конвейеры. Схему выбирают по организации склада, расположению насыпи и дальнейшему маршруту зерна.

Как работает винтовой самоподаватель и что учитывать при подборе

Рабочий орган представляет собой вращающийся шнек. При погружении приемной части в зерновую массу витки захватывают продукт и перемещают его вдоль корпуса. В верхней или конечной части зерно выходит через разгрузочный патрубок и поступает в транспортное средство либо на следующий участок линии.

В такой схеме важно обеспечить нормальное поступление зерна к винту. Если вокруг приемной зоны образовалась пустота, а основная масса материала находится дальше, фактическая подача снизится независимо от паспортной производительности. По мере выгрузки насыпи положение оборудования или зерновой массы необходимо корректировать.

Производительность 80 т/ч указана для зерна с насыпной массой 0,75 т/м³. Для материала с другой плотностью одинаковый объемный поток будет соответствовать другой массе в тоннах за час. Поэтому значение из таблицы не следует автоматически переносить на семена, комбикорм, гранулы или другой сыпучий продукт без проверки его характеристик.

На работу винта влияет и сыпучесть. Сухое зерно свободно поступает к рабочему органу, тогда как влажный или слежавшийся продукт ведет себя иначе. Если материал образует своды, крупные комки или склонен к сильному налипанию, это необходимо сообщить до изготовления или подбора оборудования.

Для зернового склада имеет значение не только максимальная подача. Следующий транспортер, приемный бункер или технологическая машина должны успевать принимать поступающий поток. Если самоподаватель перемещает до 80 т/ч, а последующее оборудование рассчитано на меньшую производительность, узким местом станет уже следующий участок.

Отдельно проверяют высоту сброса. Ее определяют относительно поверхности, на которой установлено оборудование, а затем сравнивают с фактической отметкой приемной точки. Для У9-УСВ разница по высоте относительно У9-УСШ составляет 1650 мм, поэтому эти модели рассчитаны на разные варианты компоновки.

При необходимости более универсальной схемы погрузки зерна можно сравнить УСШ с передвижным шнековым самоподавателем КПВ. Выбор зависит от требуемой высоты, способа перемещения оборудования и организации работы на площадке.

Частые ошибки при выборе и эксплуатации самоподавателя

• Не учитывать высоту приемной точки. Производительности может быть достаточно, но патрубок окажется ниже борта или загрузочного окна. Высоту сброса лучше сверить с фактической компоновкой до заказа.
• Принимать 80 т/ч за универсальную производительность для любого продукта. Эта характеристика указана для зерна с насыпной массой 0,75 т/м³. При других свойствах материала требуется отдельная проверка.
• Не согласовывать самоподаватель со следующим оборудованием. Если приемный транспортер рассчитан на меньший поток, зерно начнет накапливаться в месте перегрузки.
• Работать с материалом, свойства которого не были учтены при подборе. Повышенная влажность, слеживание и наличие крупных включений меняют условия поступления продукта к винту.
• Оставлять приемную часть без достаточного количества зерна. По мере уменьшения насыпи подача становится неравномерной, поэтому положение рабочей зоны приходится корректировать.
• Подбирать вариант только по большей высоте сброса. У9-УСВ нужен там, где действительно требуется отметка 2500 мм. Для низко расположенного приемного оборудования более высокая конструкция может только усложнить размещение.
• Не предусмотреть место для обслуживания. Привод и рабочая часть должны оставаться доступными для осмотра, очистки и технического обслуживания.

При организации рабочего места полезно заранее определить направление подачи зерна, положение транспортного средства и свободную зону вокруг самоподавателя. Чем меньше оборудование приходится переставлять во время погрузки, тем стабильнее идет работа всего участка.

Практика применения шнековых самоподавателей «КМЗ»

1. Напольный зерновой склад, Казань

Задача: организовать выгрузку зерна непосредственно из насыпи и передавать его на приемное оборудование с небольшой высотой загрузки. Требуемая производительность участка - до 80 т/ч по зерну с насыпной массой 0,75 т/м³.

Решение: для такой компоновки выбран У9-УСШ. Высота сброса модели составляет 850 мм, установленная мощность - 4 кВт. Рабочую часть размещают непосредственно в зерновой насыпи, поэтому отдельный приемный бункер перед шнеком не требуется.

Результат: зерно передается из зоны напольного хранения на следующий транспортный участок с производительностью до 80 т/ч при характеристиках продукта, указанных для модели. По мере освобождения склада точка забора перемещается вместе с фронтом насыпи.

2. Зерноприемный участок, Узбекистан

Задача: подобрать шнековый самоподаватель для передачи зерна из насыпи в приемный узел, расположенный немного выше стандартного варианта У9-УСШ. Расчетный поток - 80 т/ч.

Решение: в схему заложен У9-УСШ/6 с высотой сброса 950 мм. Мощность привода составляет 4 кВт. Перед размещением оборудования отметку патрубка сверили с положением приемной части следующего транспортера.

Результат: выбранная высота позволила состыковать самоподаватель с существующим транспортным участком без дополнительного подъема приемного оборудования. Подача рассчитана на зерно с насыпной массой 0,75 т/м³.

3. Погрузочный участок зернового предприятия, Ставропольский край

Задача: забирать зерно из напольной насыпи и подавать его в приемную точку на высоте около 2,5 м. Низкое расположение разгрузочного патрубка потребовало бы дополнительного промежуточного транспортера.

Решение: использован У9-УСВ с высотой сброса 2500 мм. Производительность модели составляет 80 т/ч при насыпной массе зерна 0,75 т/м³, установленная мощность - 4 кВт. Положение оборудования определено с учетом точки выгрузки и подхода к зерновой насыпи.

Результат: требуемая отметка подачи достигнута одним шнековым самоподавателем. Это позволило исключить отдельный промежуточный участок между забором зерна и приемной точкой.

Что необходимо сообщить для заказа винтового самоподавателя

Модели У9-УСШ, У9-УСШ/6 и У9-УСВ можно использовать как базовые решения, но при необходимости наш завод может изготовить самоподаватель под конкретную задачу. При проектировании скорректируем высоту выгрузки, компоновку, габариты, рабочую часть и сопряжение с последующим оборудованием с учетом характеристик материала и условий площадки.

Для предварительного подбора желательно передать:

• вид зерна или другого сыпучего материала;
• насыпную плотность;
• влажность и состояние продукта;
• требуемую производительность;
• высоту приемной точки;
• тип оборудования или транспортного средства, куда подается материал;
• условия работы: склад, навес или открытая площадка;
• необходимость перемещать самоподаватель между несколькими зонами;
• характеристики следующего транспортного участка.

Если требуется работать именно с зерном плотностью около 0,75 т/м³, модели из таблицы имеют производительность 80 т/ч и мощность 4 кВт. После этого выбор между У9-УСШ, У9-УСШ/6 и У9-УСВ определяется прежде всего необходимой высотой сброса - 850, 950 или 2500 мм.

Для другого материала параметры необходимо уточнить до заказа. На результат влияют плотность, влажность, сыпучесть и наличие включений, которые могут изменить условия заполнения винтовой части.

Отправьте нам информацию о материале, требуемой производительности и высоте приемной точки. По этим параметрам можно подобрать подходящую модель шнекового самоподавателя и проверить ее сопряжение с транспортным средством или оборудованием следующего участка.
