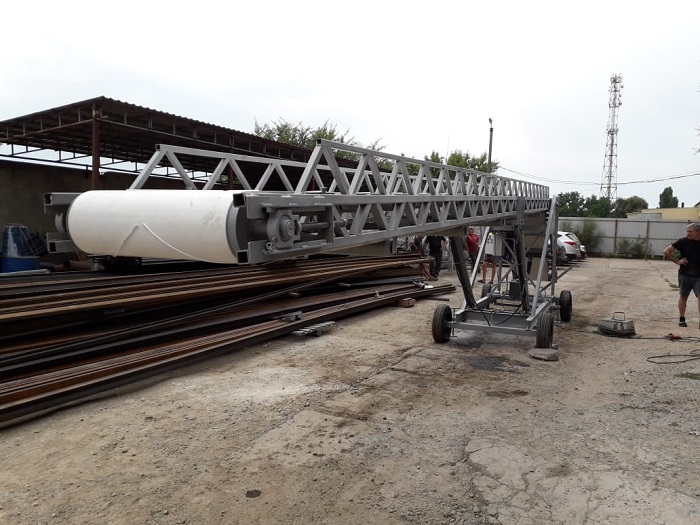

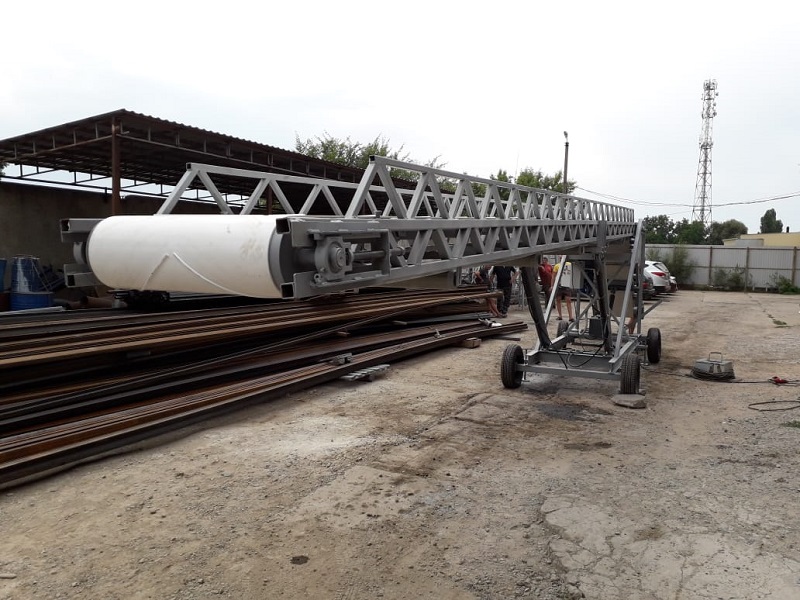

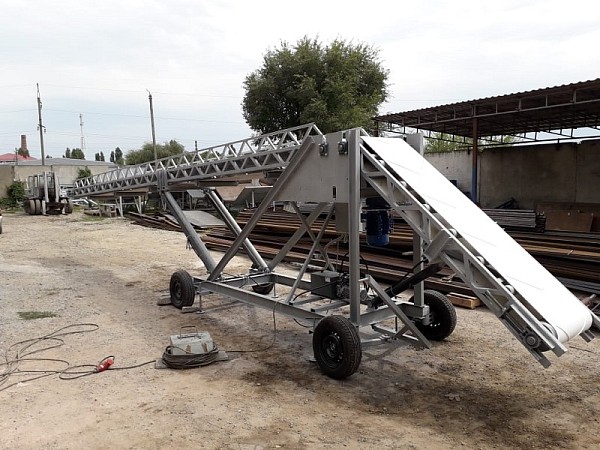

Штабелеукладчик стакер

Описание

Как штабелеукладчик-стакер автоматизирует укладку мешков и экономит логистике тысячи часов

Когда линию розлива или фасовки покидают сотни мешков в час, ручное штабелирование превращается в «узкое горло»: растет фонд оплаты труда, повышается травматичность, страдает геометрия паллет. Штабелеукладчик стакер для мешков решает проблему: он принимает мешки с конвейера, формирует аккуратные ряды и складывает их на паллеты или прямо на складскую площадку, поддерживая стабильный такт до 1 600 мешков/ч. Наш завод с момента основания изготовил более 190 таких систем, автоматизируя упаковку зерновой муки, строительных смесей и минеральных удобрений по всей России.

Конструкция и рабочие параметры стакера

Габариты и производительность

• Пропускная способность — 600, 1 000 и 1 600 мешков/ч (три стандартные модели).
• Размер паллет — 800 × 1 200 мм (Euro) или 1 000 × 1 200 мм (FIN); опционально 1 200 × 1 200 мм.
• Масса мешка — 20–50 кг; длина мешка 400–800 мм.

Логистическая схема

Укладчик интегрируется с прямым ленточным конвейером, захватывает мешок при помощи многострепового захвата (Grip‑Band) и укладывает его по заданной матрице — «кирпичная кладка», «шахматка» или «ромб». Система управляет столом подъема паллеты, поддерживая постоянный уровень захвата.

Привод и кинематика

• Серводвигатели класса IE4 (SpeedDrive) — позиционирование ±2 мм при 85 мешков/мин.
• Шариковинтовые пары Ø 50 мм для подъема платформы — ресурс > 30 000 ч.
• Шаговые ремни GT5 25 мм с усилием натяжения > 3 000 Н.

Безопасность и эргономика

• Ограждение из профиля 40 × 40 мм и поликарбоната толщиной 4 мм; двери на электрозамках.
• Сканеры зоны (SafeScan) останавливают привод при проникновении оператора.
• Уровень шума ≤ 72 дБА; обслуживание — доступ к узлам с уровня пола.

Пять причин выбрать штабелеукладчик от «КМЗ»

1. Экономия труда до 4 операторов/смену. Машина укладывает мешки круглосуточно, снижая ФОТ и выравнивая производственный такт.
2. Ровная паллета = меньше брака при складировании. Отклонение по ширине ряда ≤ 5 мм; штабель не «гуляет» в стеллажах.
3. Интеграция за 2 дня. Рама поставляется модульно; подключаем к существующей ленте горизонтального конвейера без перестройки фундамента.
4. Гибкая перенастройка. Переключение с мешка 25 кг на мешок 50 кг занимает 10 мин (смена шаблона + настройка захвата).
5. Запчасти без задержек. Захваты, ремни и датчики отправим со склада проверенной транспортной компанией — доставка не займет более 48 часов.

Отрасли и задачи, где стакер раскрывает потенциал

• Агропром — мука, комбикорм, гранулированный сахар.
• Строительные смеси — цемент, сухая штукатурка, наливные полы.
• Химические удобрения — нитрат аммония, сульфат калия.
• ТЭЦ и угольные терминалы — пеллеты, котельный уголь в мешках.
• Складская логистика — интеграция с передвижными конвейерами для гибкой отгрузки.

Реальные проекты: цифры и результаты

1. Мельничный комбинат, Алтайский край
Задача: штабелировать мешки 50 кг муки со скоростью 1 200 мешков/ч.
Решение: стакер S‑1200, стол подъема 2 000 кг, шаблон «кирпич» 10 рядов.
Результат: исключены 4 грузчика/смену; ровная паллета уменьшила простои паллетайзера на 18 %.

2. Завод сухих смесей, Новосибирск
Задача: уложить мешки 25 кг цемента слоем «шахматка», 800 мешков/ч.
Решение: стакер S‑800, шевронная лента для плавного сброса, окантовка SoftEdge.
Результат: браковка по вмятинам снизилась с 1,1 % до 0,2 %.

3. Химкомбинат, Пермский край
Задача: укладка мешков 35 кг нитрата аммония при +40 °C в цехе.
Решение: жаростойкий захват 200 °C (Heat‑Resist), сканер SafeScan. Результат: 18 месяцев работы — 0 травм, 0 простоев.

4. Угольный терминал, Приморье
Задача: штабелировать мешки 40 кг угля при −25 °C.
Решение: ArcticFlex ленты EP 400/3, обогрев зоны захвата +15 °C.
Результат: линии упаковки перестали останавливаться из‑за смерзания мешков.

Как заказать штабелеукладчик для мешков

1. Напишите нам на 2467703@mail.ru и прикрепите ТЗ если есть или позвоните +7 (861) 246-77-02.
2. Через 24 ч получите индивидуальный расчет по вашей задаче; срок поставки после согласования — от 20 дней.

Нужна консультация прямо сейчас? Оставьте номер телефона в форме обратной связи — инженер «КМЗ» перезвонит и подскажет, как сократить трудозатраты и оптимизировать укладку мешков под ваш техпроцесс.
